Электрическая радуга: зачем нужна цветовая маркировка

Для новичка жгут проводов под приборной панелью выглядит как хаотичный клубок, но для инженера это строго структурированная система. Разные цвета изоляции — это не декор, а способ идентификации цепей. Без маркировки поиск обрыва, например, когда не работает парктроник, превратился бы в многочасовую прозвонку сотен идентичных кабелей.

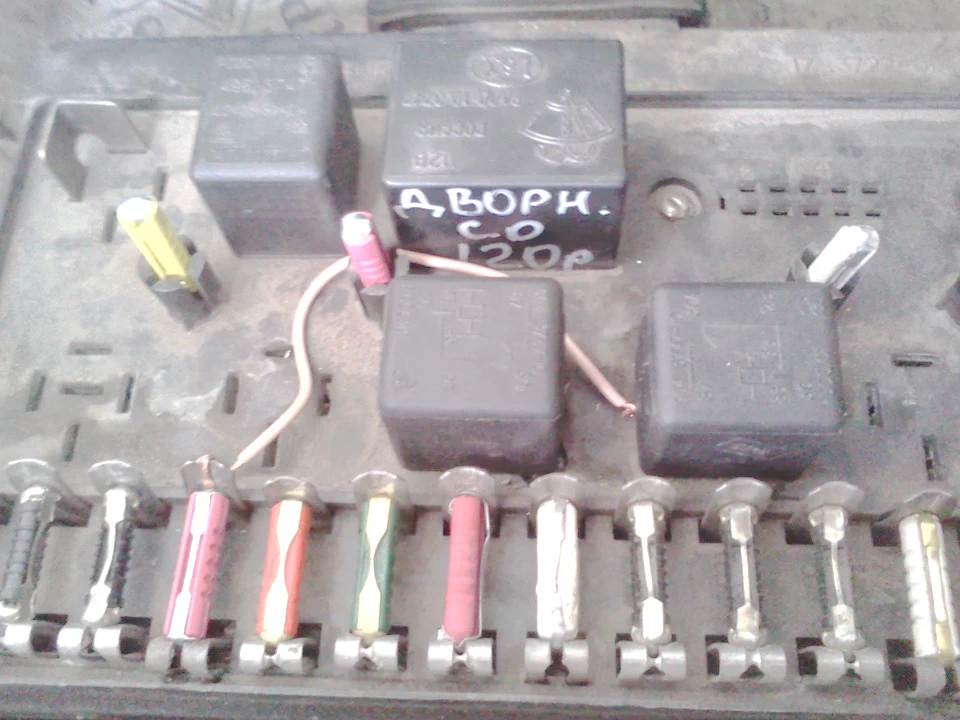

Главная цель цвета — позволить мастеру на одном конце жгута (у блока предохранителей) найти тот же провод на другом конце (у фары или датчика). В современных авто используется более 10 основных цветов и их комбинации с полосками (например, белый с красной полосой), что дает сотни уникальных вариантов.

Азбука цвета: общепринятые стандарты

Хотя каждый концерн (VAG, Toyota, BMW) имеет свои нюансы, существуют общеевропейские и мировые стандарты:

• Черный: Чаще всего это «масса» (минус). Но будьте осторожны: в немецких авто (VW, Audi) массой часто выступает коричневый провод.
• Красный: Силовой «плюс», идущий напрямую от аккумулятора. Всегда находится под напряжением, даже если зажигание выключено.
• Желтый: Плюс, появляющийся после поворота ключа в замке зажигания (линия 15).
• Оранжевый: Традиционно используется для шин передачи данных (CAN-шина). Часто такие провода идут парой и свиты в «витую пару».
• Синий/Зеленый: Управляющие сигналы (фары, датчики, бензонасос).

Почему провода имеют разную толщину (сечение)?

Толщина провода напрямую зависит от силы тока ($I$), которую он должен пропустить. Если использовать тонкий провод там, где нужен толстый, он превратится в нагревательный элемент.
1.  Толстые силовые провода (от 10 до 50 $мм^2$): Идут на стартер и генератор. Здесь протекают токи в сотни ампер, и сопротивление должно быть минимальным.
2.  Средние провода (1.5 – 2.5 $мм^2$): Питание фар, обогрева сидений, вентиляторов.
3.  Тонкие провода (0.35 – 0.75 $мм^2$): Сигнальные линии датчиков и кнопок. Токи здесь микроскопические, поэтому медь экономят, а жгуты делают максимально компактными.

Важно: При ремонте никогда не заменяйте толстый провод более тонким. Это частая причина, по которой возникают серьезные ошибки по электронике после тюнинга.

Как не ошибиться при ремонте: 3 золотых правила

1. Фотофиксация и маркировка

Прежде чем отрезать разъем или расплести «косу», сфотографируйте положение проводов. Если цветов много, используйте малярный скотч, подписывая номера пинов.

2. Чтение схем (Аббревиатуры)

На схемах цвета обозначаются буквами (часто на английском или немецком):

• BK (Black) или SW (Schwarz) — черный.
• RD (Red) или RT (Rot) — красный.
• BR (Brown) — коричневый.
• BU (Blue) или BL (Blau) — синий.

3. Качество соединений

В автомобиле вибрация и влага быстро разрушают плохие контакты. Пайка — не всегда лучший вариант, так как место пайки становится хрупким. Профессионалы используют обжимные гильзы с термоусадкой. Это особенно критично, когда вы проводите уход за электромобилем, где токи и требования к изоляции значительно выше.

Последствия неправильного выбора провода

Если вы перепутаете полярность из-за схожих цветов, в лучшем случае сгорит предохранитель. В худшем — выгорит транзистор в дорогостоящем блоке управления. Также при использовании провода недостаточного сечения возникает «падение напряжения»: фара будет светить тускло, а моторчик парктроника — работать с перебоями.

Полезный вывод для владельца

Цвет и толщина провода — это зашифрованная инструкция по безопасности. Всегда подбирайте провод для замены так, чтобы он полностью соответствовал оригиналу по сечению и цвету. Это не только облегчит жизнь следующему мастеру, но и гарантирует, что ваша проводка не станет причиной пожара или программного сбоя. При любых сомнениях сверяйтесь с электрической схемой именно вашей модификации авто.
