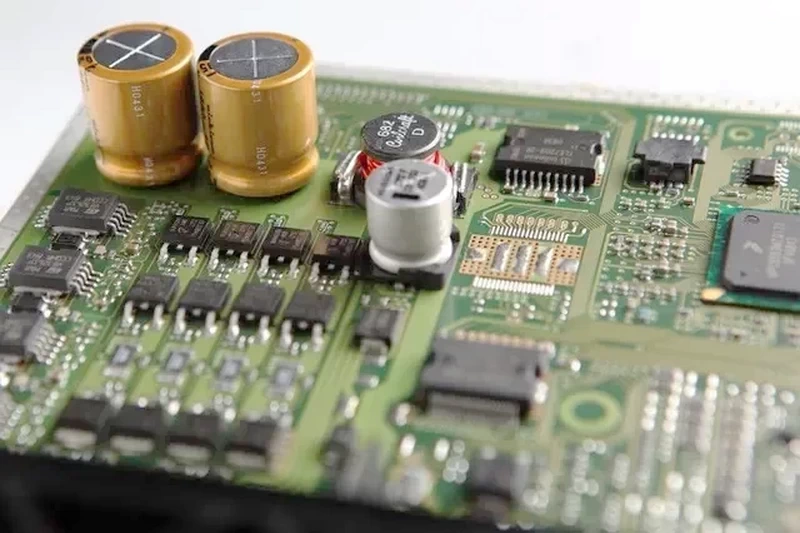

Почему пропадает связь с ЭБУ и как это диагностировать

Почему сканер молчит: три уровня проблемы

ЭБУ — это не просто «мозг» двигателя. Это узел, к которому сходятся десятки датчиков, исполнительных механизмов и параллельных модулей: ABS, АКПП, ESP, климат, иммобилайзер. Все они общаются через одну шину данных. Когда связь с ЭБУ пропадает, сканер не видит не только двигатель — он может потерять сразу несколько систем или весь автомобиль целиком.

Потеря связи с ЭБУ происходит на одном из трёх уровней, и каждый уровень — это отдельная ветка диагностики.

Уровень 1 — питание и масса. ЭБУ не получает стабильные 12 В или у него нарушен контакт с кузовом. Электроника не инициализируется, сканер видит пустоту.

Уровень 2 — физический канал передачи данных. Разъём OBD-II, провода от разъёма до блока, сам разъём блока. Любой окисленный пин, надломленный провод или случайное КЗ обрывают обмен данными полностью.

Уровень 3 — CAN-шина. Высокоскоростная шина данных, по которой ЭБУ общается со всеми остальными модулями. Обрыв или замыкание на шине — и сканер получает ошибку U0100 или U0001: «потеря связи с ECM/PCM».

Разобраться, на каком уровне отказ, можно последовательно — от простого к сложному. Главный инструмент — мультиметр. Осциллограф нужен только на последнем этапе, когда всё остальное уже проверено.

Что можно почувствовать за рулём до того, как сканер промолчит

Потеря связи с ЭБУ редко происходит внезапно. Автомобиль сигнализирует заранее — нужно уметь читать эти сигналы.

Двигатель работает нестабильно, но ошибок нет. Если при подключении сканера он не видит ни одного блока или видит только часть модулей, а в остальном машина ехала — это классика плавающего контакта в питании ЭБУ. Блок периодически «пропадает» из сети, когда напряжение проседает ниже порога инициализации (обычно 9–10 В), а потом восстанавливается. В белорусские морозы при -20 °C это происходит особенно часто: АКБ даёт просадку при пуске, и ЭБУ в этот момент «вываливается» из шины.

Несколько систем падают одновременно. ESP отключилась, АКПП перешла в аварийный режим, климат встал — и всё это разом. Это почти всегда CAN-шина: одна точка отказа ломает всю сеть модулей. Отдельные системы так не падают — они теряют связь именно потому, что общий канал передачи данных разрушен.

Машина не заводится, но стартер крутит. ЭБУ не получил сигнал от иммобилайзера или не успел инициализироваться до момента пуска — из-за просадки питания или обрыва в цепи массы. Двигатель крутится, но команды на открытие форсунок нет. Водитель слышит нормальный стартер и не понимает, почему нет пуска.

Сканер видит блок, но данные «зависают». Потоковые параметры (обороты, температура, давление) не обновляются или прыгают — признак нестабильного канала передачи данных. Чаще всего это K-Line или CAN-Low с плохим контактом.

После установки сигнализации или трекера. Стороннее оборудование, врезанное в CAN-шину или K-Line без правильного согласования, может заблокировать обмен данными. Нештатная магнитола — отдельная история: она иногда замыкает K-Line через свой блок, и сканер перестаёт видеть двигатель.

Как проверить по уровням: конкретные замеры

Уровень 1. Питание и масса ЭБУ

Начинай с разъёма OBD-II — он же даёт первичную картину по питанию всей диагностической цепи.

Разъём OBD-II стандартизирован (ISO 15031 / SAE J1962) и одинаков для всех автомобилей с 1996 года. Ключевые контакты:

Мультиметр в режиме DC, минусовой щуп — на клемму АКБ или заведомо хорошую массу кузова.

На пине 16 нет 12 В — сгорел предохранитель цепи OBD-II или питания ЭБУ. Смотришь монтажный блок: в большинстве автомобилей это отдельный предохранитель на 10–15 А с подписью «ECU», «ECM» или «OBD». Если предохранитель сгорел повторно — в цепи КЗ, менять снова бесполезно.

На пинах 4 или 5 есть напряжение относительно АКБ — обрыв или высокое сопротивление в цепи массы. Норма — не более 0,1 В при работающем двигателе. Если больше 0,5 В — масса неисправна. Подробнее о том, как найти плохую массу и что она делает с электрикой автомобиля, разобрано в материале о диагностике плохой массы автомобиля.

Уровень 2. Разъём OBD-II и проводка

Если питание и масса в норме, но сканер всё равно молчит — осматриваешь разъём физически. Окисление пинов в разъёме OBD-II — одна из самых недооценённых причин потери связи. В белорусских условиях влага, реагенты и перепады температур делают своё: подрозетничный разъём снизу торпеды промерзает и оттаивает каждую зиму, контакты покрываются оксидной плёнкой.

Что смотреть: потемнение или зеленоватый налёт на пинах, деформация фиксаторов, надломы в кабеле рядом с разъёмом. Чистится контактным очистителем и мягкой щёткой. После очистки — повторная проверка мультиметром.

Если разъём чистый, а связи нет — проверяешь провода от разъёма до ЭБУ. На автомобилях с пробегом 150 000+ км провода в жгуте под торпедой нередко имеют надломы в точках, где жгут крепится скобами. Прощупай жгут руками при включённом зажигании: если в какой-то точке сканер вдруг видит блок — нашёл место обрыва.

Уровень 3. CAN-шина

CAN-шина — это витая пара двух проводов: CAN-High (пин 6) и CAN-Low (пин 14). Два конечных узла шины нагружены терминальными резисторами по 120 Ом каждый. В норме при измерении сопротивления между пинами 6 и 14 при выключенном зажигании и отключённой АКБ ты получишь 60 Ом — два резистора по 120 Ом параллельно.

Показывает 120 Ом — один терминатор оборван или один из модулей, к которому подключён резистор, обесточен.

Показывает 0 Ом или близко к нулю — короткое замыкание между CAN-High и CAN-Low. Чаще всего виноват один из модулей на шине: ABS, блок климата, АКПП. Неисправный модуль тянет шину на себя и блокирует обмен для всех.

Показывает больше 120 Ом — обрыв обоих проводов или оба терминатора выбиты.

Если сопротивление не 60 Ом — начинай поочерёдно отключать модули от шины (отсоединяй разъёмы от блоков ABS, АКПП, климата, иммобилайзера) и после каждого отключения снова меряй. Когда сопротивление вернулось к 60 Ом — нашёл виновника.

Код ошибки U0100 («Потеря связи с ECM/PCM A») — прямое указание на проблему именно на уровне CAN-шины или питания ЭБУ. Если сканер успел прочитать хотя бы один блок и зафиксировал этот код, это уже полезная отправная точка. О том, как читать коды ошибок и что делать после их считывания, подробно разобрано в материале об электронных ошибках и их устранении.

Что происходит с электрикой ЭБУ в белорусских условиях

Два сезона делают с разъёмами и проводкой то, что не описать в сухой технической инструкции.

Зима при -20 °C и ниже. Изоляция проводов теряет эластичность, гофры дубеют, разъёмы фиксируются в одном положении. Каждый утренний пуск — это просадка напряжения АКБ до 9–10 В на 2–3 секунды. Если в цепи питания ЭБУ есть окисленный контакт с сопротивлением 0,5–1 Ом, при просадке напряжение на блоке падает ещё ниже. ЭБУ не успевает инициализироваться — и двигатель не заводится, хотя стартер крутит нормально. После нагрева контакт «подтягивается», и машина заводится со второй попытки. Водитель списывает это на АКБ, покупает новую — и ничего не меняется.

Осень-весна, перепады через 0 °C. Самый агрессивный период для разъёмов. Влага затекает под уплотнители, конденсируется внутри колодок, замерзает и расширяется. Пины деформируются, плотность контакта падает. На автомобилях, которые хранятся на улице — а в Минске и областных центрах это большинство машин — этот процесс идёт каждый сезон. К 8–10-летнему возрасту автомобиля разъём ЭБУ нередко имеет несколько пинов с сопротивлением 2–5 Ом вместо нулевого. Связь становится нестабильной: сканер то видит блок, то нет.

Признаки, при которых останавливаться нужно сразу

Большинство проблем со связью ЭБУ — это диагностическая история, не аварийная. Но три ситуации требуют немедленной остановки.

Двигатель заглох на ходу и не заводится. Если при этом сканер не видит ни одного блока — питание ЭБУ полностью пропало. Ехать дальше невозможно физически, но и пытаться завести повторно без проверки цепи питания бессмысленно: если причина в КЗ, каждая попытка пуска увеличивает риск возгорания проводки.

Запах горелой изоляции из-под торпеды. КЗ в цепи питания ЭБУ или в жгуте CAN-шины. Немедленно — ключ из замка, если есть возможность обесточить конкретную цепь через предохранитель — вытащи его. Не пытайся диагностировать самостоятельно с включённым зажиганием.

После установки нештатного оборудования машина перестала заводиться. Это почти всегда неправильное подключение сигнализации или GPS-трекера в CAN-шину. До момента правильной перепрошивки или отключения оборудования ехать нельзя — блок может уйти в защиту и заблокировать запуск. Если решил поставить дополнительную электронику и хочешь понять риски, связанные с вмешательством в ЭБУ, читай материал о прошивке блока управления.

Как убедиться, что проблема устранена

После ремонта — будь то замена предохранителя, очистка разъёма или восстановление CAN-шины — проверь результат в четыре шага.

Подключи сканер при включённом зажигании до запуска двигателя. Все модули должны откликнуться в течение 10–15 секунд. Если какой-то блок появляется с задержкой или пропадает при лёгком покачивании кабеля — контакт восстановлен не полностью.

Запусти двигатель и дай поработать на холостых 3–5 минут. Смотри на потоковые данные: обороты, температура охлаждающей жидкости, напряжение бортовой сети должны обновляться без зависаний. Напряжение бортовой сети в норме — 13,8–14,4 В при работающем генераторе.

Сделай тест-драйв с подключённым сканером. Разгон до 60–80 км/ч, торможение, несколько поворотов. Если связь стабильна — блоки ABS, ESP и АКПП будут постоянно присутствовать в списке модулей без прерываний.

Считай коды после тест-драйва. Если ошибки U0100, U0001 или аналогичные не вернулись — неисправность устранена. Если вернулись — проблема глубже, и следующий шаг — осциллограф на CAN-шину для анализа формы сигнала.
